Alle intelligentie over een IP-netwerk

In onze special ‘efficiënte gebouwen’ mag een speler als Air-Traxx zeker niet ontbreken. De systeemintegrator die meet- en regelsystemen ontwerpt en realiseert voor gebouwgebonden installaties houdt er overigens een geheel eigen visie op na als het gaat om het creëren van slimme en efficiënte gebouwen. Een gesprek met Frank Smit van Air-Traxx over de modulaire plug-and-play concepten over een IP-netwerk en het nieuwe gebouwbeheersysteem SmartTraxx.

Behalve het ontwerpen en realiseren van meet- en regelsystemen voor gebouwgebonden installaties is Air-Traxx ook leverancier van oplossingsgerichte ventilatieproducten met geïntegreerde meet- en regeltechniek. “Onze kracht is het bieden van complete oplossingen, van thermostaat tot geavanceerde gebouwbeheersysteem, maar ook van luchtbehandelingskasten tot inblaasroosters,” verduidelijkt Smit. “We zijn voornamelijk actief in de utiliteit, van kleine kantoren tot grote distributiecentra. Behalve in Nederland is ons concept ook opgemerkt in China, waar we momenteel grote kantoorparken tot wel 400.000 m2(!) voorzien van intelligentie.”

Stekerklaar
Air-TraXX is al jaren een van de specialisten op het gebied van complete VAV inductiesystemen voor verwarmen en koelen met lucht. “We hebben het concept zodanig ontwikkeld dat we het stekerklaar kunnen aanbieden aan de markt, zodat het eenvoudig geïnstalleerd kan worden,” legt Smit uit. “De ventilatie wordt geregeld op basis van de behoefte en parameters zoals ruimtetemperatuur en/of CO2. Alle regelaars communiceren via het IP-netwerk en worden per verdieping op één punt verzameld in een netwerkswitch, bij voorkeur in de schacht. Van hieruit wordt de verbinding gemaakt met de backbone, een embedded Linux pc waarop het gebouwbeheersysteem draait. Het concept hebben we in China reeds op grote schaal toegepast. Het is door ons volledig uitontwikkeld en op locatie is het een kwestie van plug-and-play. Door het concept hebben we minder de handjes nodig op locatie.”

Overstappen naar IP
Een gebouw intelligent of slimmer maken, begint volgens Smit altijd bij de regeling van het binnenklimaat. “Daar wordt in ons concept een decentrale IP regelaar van Distech Controls ingezet en is het een kleine stap om van daaruit de verlichting en/of zonwering te sturen, aanwezigheidssensoren te plaatsen, enz. Dat maakt de installatie heel overzichtelijk maar ook minder kwetsbaar doordat er decentraal wordt gewerkt. Het is 2020 en men gebruikt nog steeds bus systemen op RS-485, gekoppeld aan centrale regeling. Onbegrijpelijk,” vindt Smit. “Cyber security wordt steeds belangrijker ook bij gebouwautomatisering. Bij de ontwikkeling van de huidige generatie IP regelaars van Distech Controls is hier rekening mee gehouden, maar hoe zit het bij de RS-485 bus systemen? Denk ook aan firmware updates. Deze wil je toch niet meer op locatie doen via een usb aansluiting. Daarom adviseren wij iedereen om over te stappen naar IP. Dat geeft de gebouweigenaar en zijn gebruikers in een later stadium de vrijheid om systemen uit te breiden. Ook ben je niet meer afhankelijk van specialistische kabels. In ieder kantoor ligt immers wel een IP-netwerk of is wifi beschikbaar. De Eclypse IP regelaars van Distech Controls zijn uitgevoerd met een interne netwerk switch maar met een wifi adapter.”

SmartTraxx

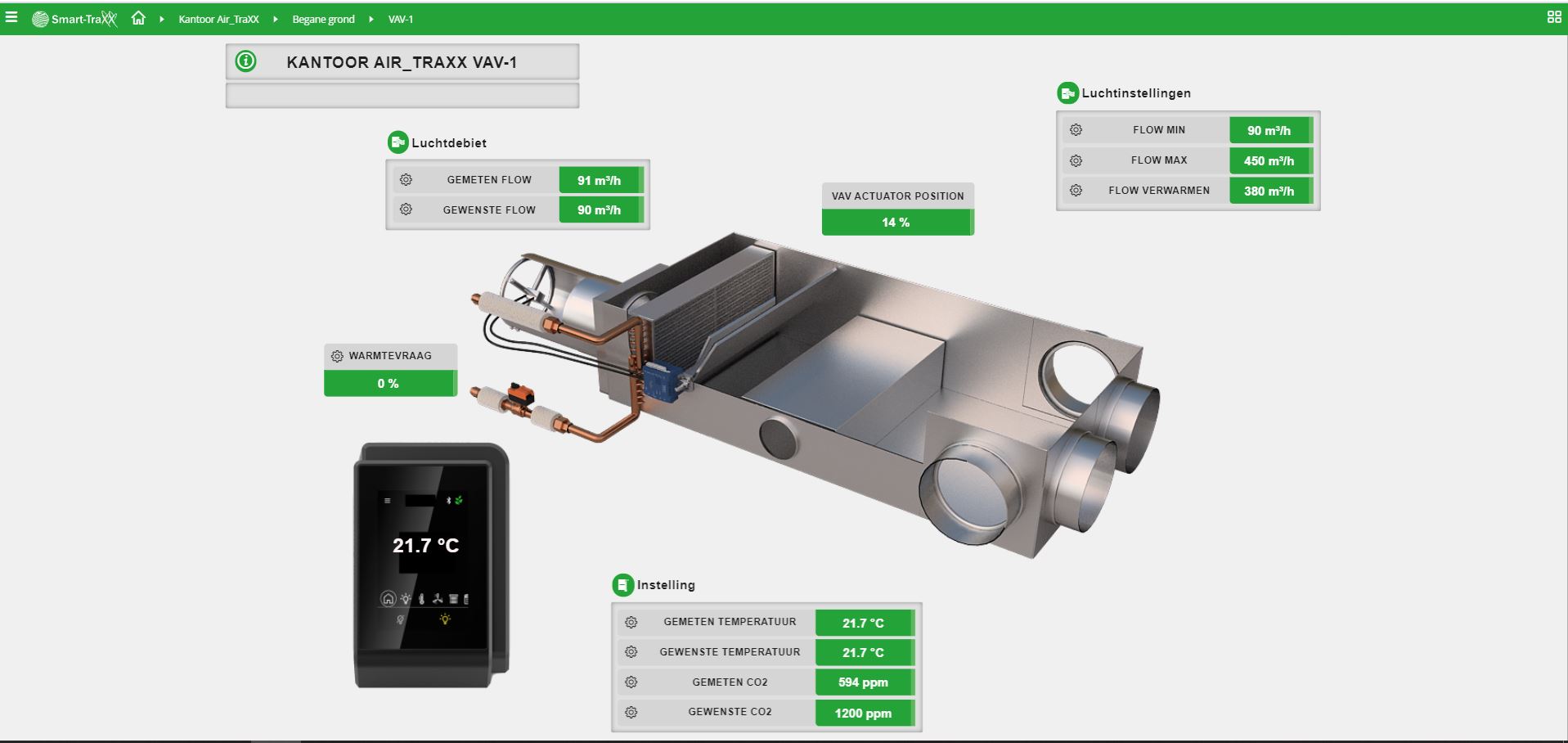

SmartTraxx is ook helemaal op IP gebaseerd. “Veel fabrikanten van gebouwbeheersystemen hebben hun oude legacy systemen met veel aanpassing geschikt gemaakt zodat ze kunnen communiceren met IP-protocollen. De basis software voor gebouwbeheersystemen is al gauw enkele Gigabytes. SmartTraxx is gebouwd op de huidige technologie en kan op besturingssystemen zoals Linux, MAC OSX en MS Windows geïnstalleerd worden. SmartTraxx maakt gebruik van technologie die ‘tagging’ en data modellering omarmt, onder andere Haystack.” Dat biedt volgens Smit ongekende nieuwe functionaliteiten. “Het gebouwbeheersysteem kan heel snel een database genereren van alle individuele componenten die voorzien zijn van een individuele tag met de eigenschappen. Dat maakt datalogging ontzettend schaalbaar en eenvoudig. Ook heb je geen aparte programmeertools nodig, alles gebeurt webbased via Chrome. Het gebouw wordt bovendien virtueel in 3D weergegeven zodat gebruikers inzicht krijgen hoe de installatie en verdieping eruit ziet. De mogelijkheden zijn enorm van KPI dashboard, bedienings- en installatievoorschriften maar ook notities. Het is snel, gebruiksvriendelijk en zeer geschikt voor tablets en smartphones. Over intelligentie gesproken.”



Voor meer informatie verwijzen wij u door naar Air-TraxxMeer informatie
